Búng mực định vị chân cột là một giải pháp quan trọng trong thi công kết cấu, giúp xác định chính xác vị trí của cột trước khi thi công cốt thép và đổ bê tông. Sai số chỉ 1 – 2cm trong quá trình định vị có thể khiến toàn bộ khung kết cấu lệch trục. Bài viết này SACO sẽ giúp người đọc hiểu sâu bản chất của định vị tim cột, quy trình búng mực một cách chi tiết.
Định vị chân cột là gì? Búng mực định vị chân cột là gì?
Định vị chân cột là quá trình xác định chính xác vị trí của tim cột trên nền móng dựa trên bản vẽ kết cấu. Kỹ sư sẽ sử dụng hệ trục X-Y để đưa tọa độ cột từ bản vẽ ra thực tế. Lưới cột đóng vai trò xương sống cho toàn bộ kết cấu vì nó quyết định vị trí của dầm, sàn, tường và các hệ chịu lực khác. Tim móng và tim cột phải trùng nhau hoàn toàn, đảm bảo tải trọng truyền xuống nền móng đúng theo tính toán.

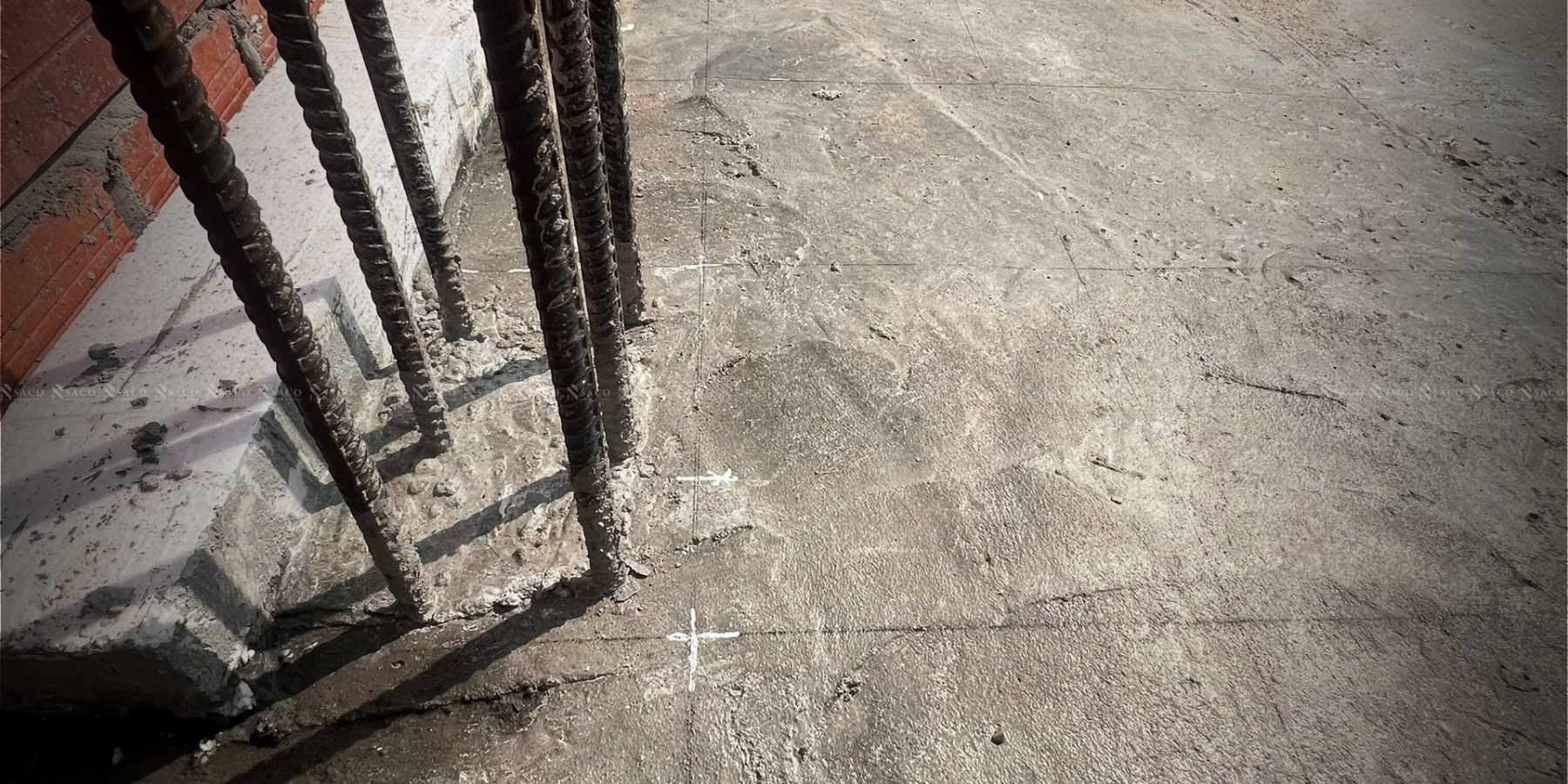

Búng mực định vị chân cột là bước dùng dây mực hoặc máy laser để tạo đường mốc cố định trên bề mặt móng, nhằm đánh dấu chính xác chân cột. Đây là cách chuyển tim cột thành đường bao thực tế giúp đội thi công dựng thép, coffa và cột đúng trục.
Công đoạn này thường do đội đo đạc kết hợp với kỹ sư giám sát thực hiện. Búng mực chỉ được tiến hành sau khi đã xác định đúng hệ trục và cao độ.
Quy trình búng mực định vị chân cột
Bước 1: Xác định tọa độ chân cột trên bản vẽ

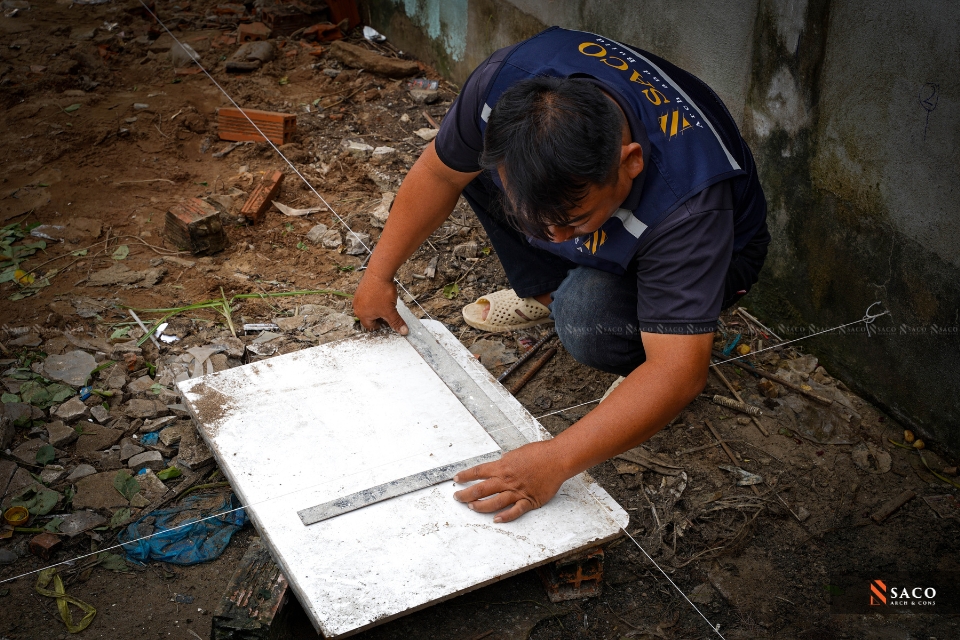

Trước khi đưa bất kỳ đường mực nào ra thực tế, kỹ sư phải đọc và kiểm tra lại bản vẽ kết cấu để xác định chính xác tọa độ từng chân cột theo hệ trục thiết kế. Từ lưới trục X-Y, kỹ sư dẫn trục bằng máy toàn đạc hoặc máy thủy bình để chuyển các điểm tim cột ra ngoài công trường. Đây là bước nền tảng giúp toàn bộ quá trình búng mực sau đó không sai lệch so với thiết kế.
Bước 2: Kiểm tra bề mặt và cao độ mặt bằng

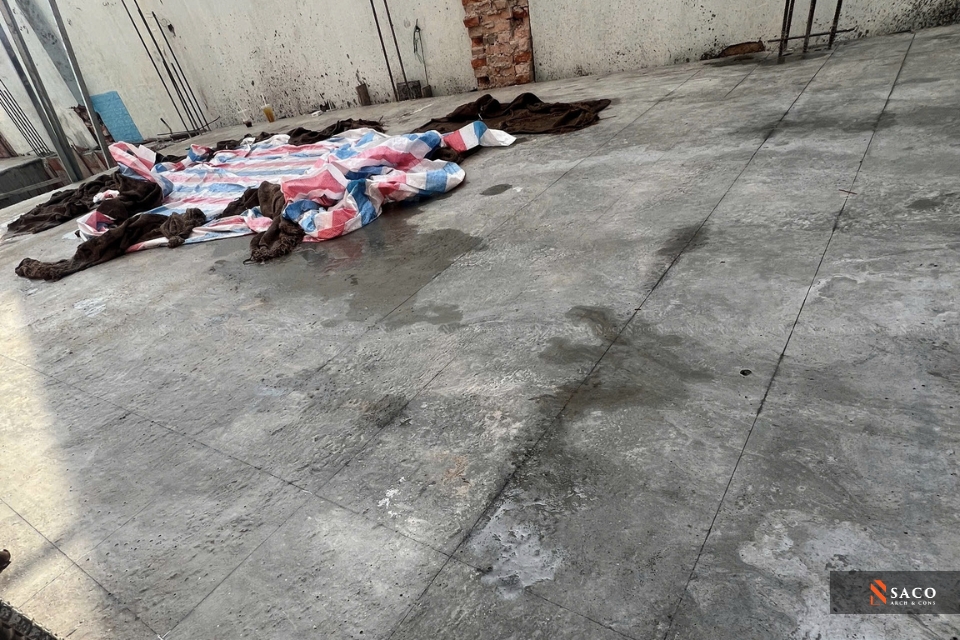

Mặt bằng thi công cần được vệ sinh sạch, loại bỏ bùn đất và vật liệu thừa để đường mực bám rõ và không bị mờ. Kỹ sư tiếp tục kiểm tra cao độ sàn hoặc móng bằng máy laser hoặc máy thủy bình nhằm đảm bảo nền phẳng và đúng chuẩn ±0.000 theo bản vẽ. Khi cao độ không chuẩn, việc búng mực có thể bị sai lệch theo không gian, dẫn đến sai vị trí chân cột trong các bước dựng thép.
Bước 3: Búng mực xác định vị trí chân cột

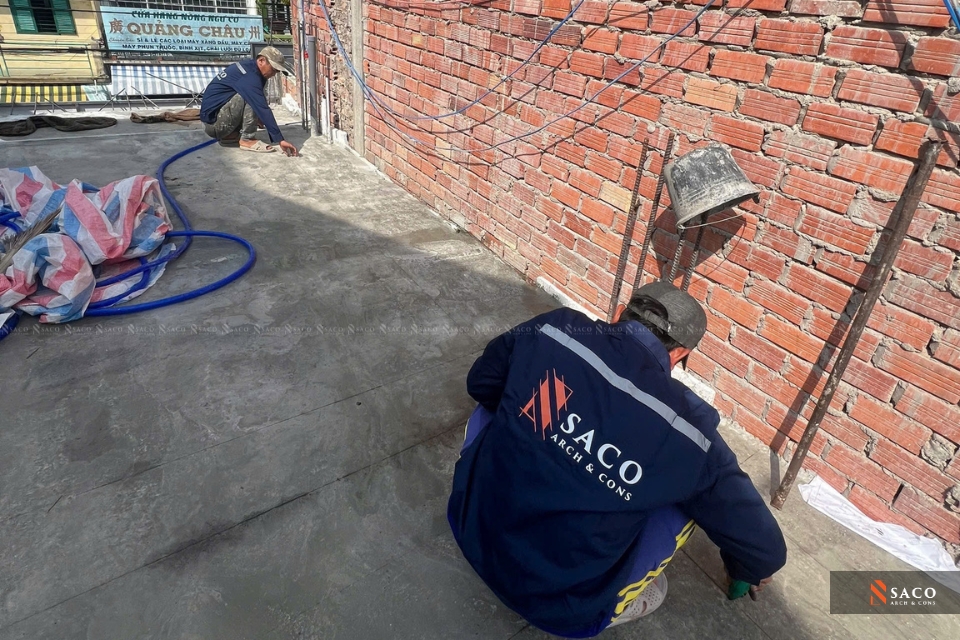

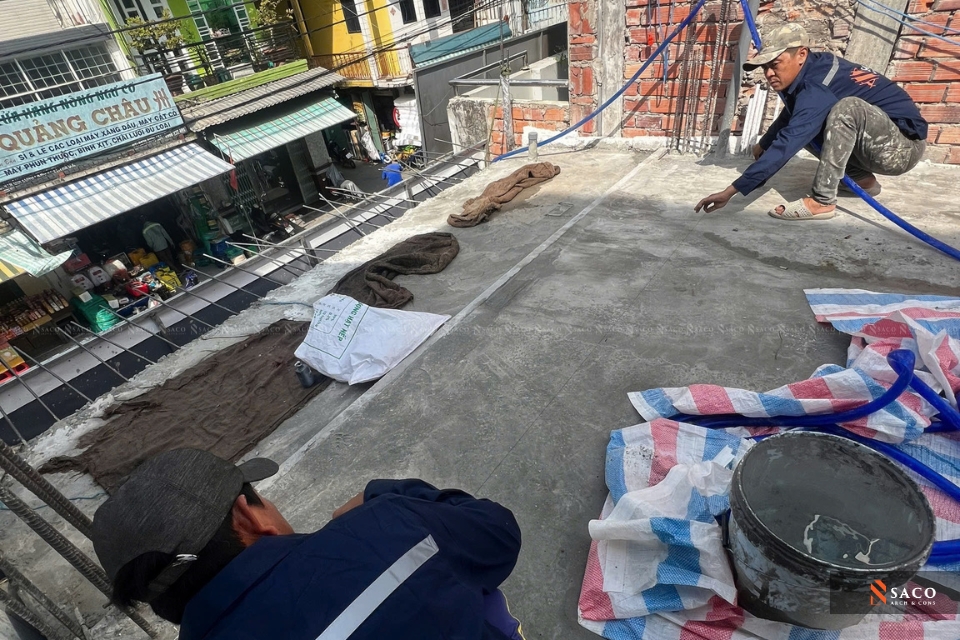

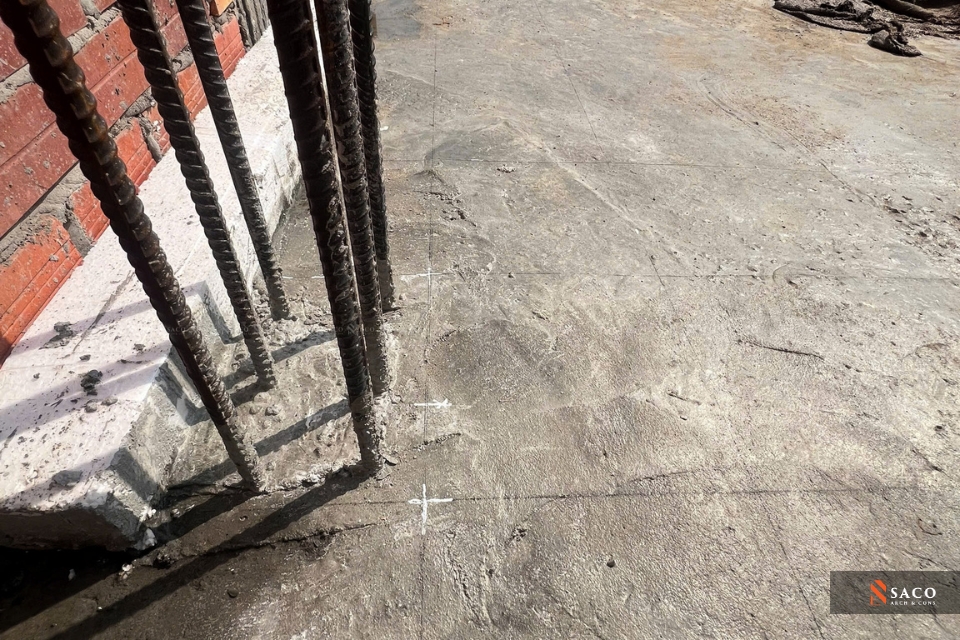

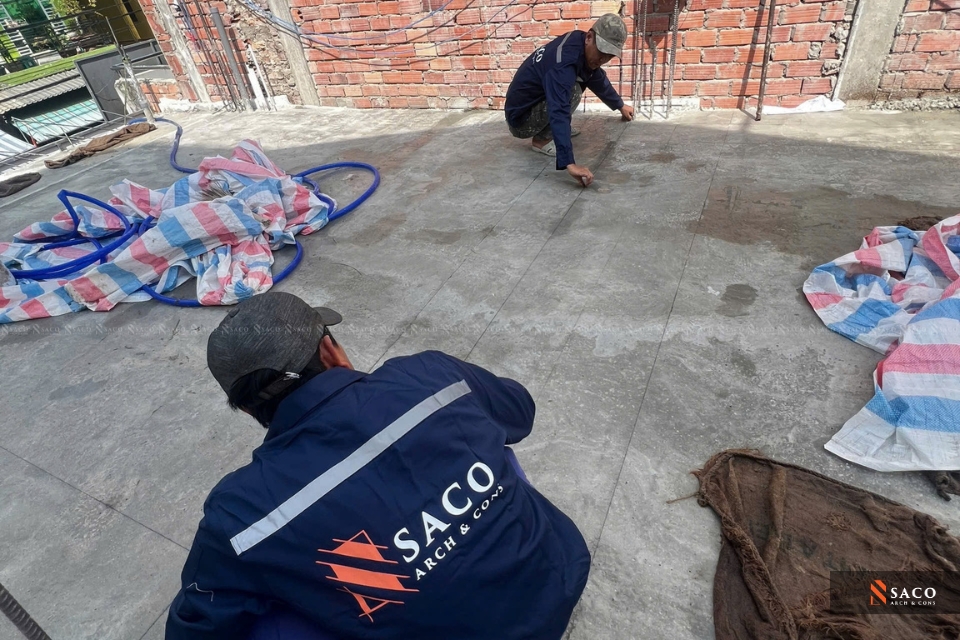

Từ các điểm trục đã được chuyển ra thực địa, đội thi công dùng thước thép xác định từng cạnh của chân cột rồi tiến hành căng dây mực theo hai phương vuông góc. Sau khi gõ dây để tạo đường mực, các giao tuyến sẽ thể hiện rõ biên dạng chân cột trên bề mặt móng. Đường mực cuối cùng được kiểm tra lại bằng thước thép, laser và so sánh khoảng cách giữa các tim cột để đảm bảo toàn bộ hệ trục trùng khớp hoàn toàn với thiết kế ban đầu.
Kiểm tra và xử lý sai số trong định vị chân cột
Khi búng mực định vị chân cột, sai số có thể xuất phát từ độ lệch của máy đo, nền móng không phẳng, đội thi công căng dây không đều hoặc lỗi đọc bản vẽ. Một số trường hợp sai lệch còn đến từ việc thi công móng không bám sát trục thiết kế.
Biện pháp xử lý sai lệch khi định vị tim cột:
Tiến hành kiểm tra chéo hai phương trục, đo lại khoảng cách giữa các tim cột, đối chiếu cao độ và so sánh với bản vẽ. Mỗi đường mực cần kiểm tra ít nhất hai lần trước khi thi công lồng thép.
Nếu sai lệch nhỏ, đội đo đạc hiệu chỉnh lại dây mực và đường đánh dấu. Trường hợp sai lệch lớn, cần dùng máy toàn đạc để kiểm tra lại toàn bộ lưới trục và có thể điều chỉnh bản vẽ thi công nếu cần.
Tầm quan trọng của việc búng mực định vị chân cột
Khi tim cột lệch chỉ vài cm, toàn bộ khung chịu lực bị mất tính liên tục. Dầm không nối chính xác vào cột, sàn dễ bị võng lệch, tường bị xé theo các điểm giao. Kết cấu lệch trục còn khiến các lớp hoàn thiện khó thi công chính xác làm giảm tuổi thọ công trình.
Với nhà phố diện tích nhỏ mặt tiền không có nhiều biên độ sai lệch. Trục cột chỉ lệch 1cm đã gây ra cảm giác lệch mắt khi ốp gạch, đặt nội thất hoặc xây tường. Vì vậy, việc búng mực định vị tim cột chính xác gần như là yêu cầu bắt buộc.
Khi đường mực chuẩn ngay từ đầu, đội thép và coffa không cần chỉnh sửa nhiều. Công trình sẽ vận hành một cách trơn tru vì không phát sinh sai số dẫn đến phá dỡ. Điều này giúp giảm chi phí và rủi ro tiến độ.
Lắp dựng cốt thép theo đường mực

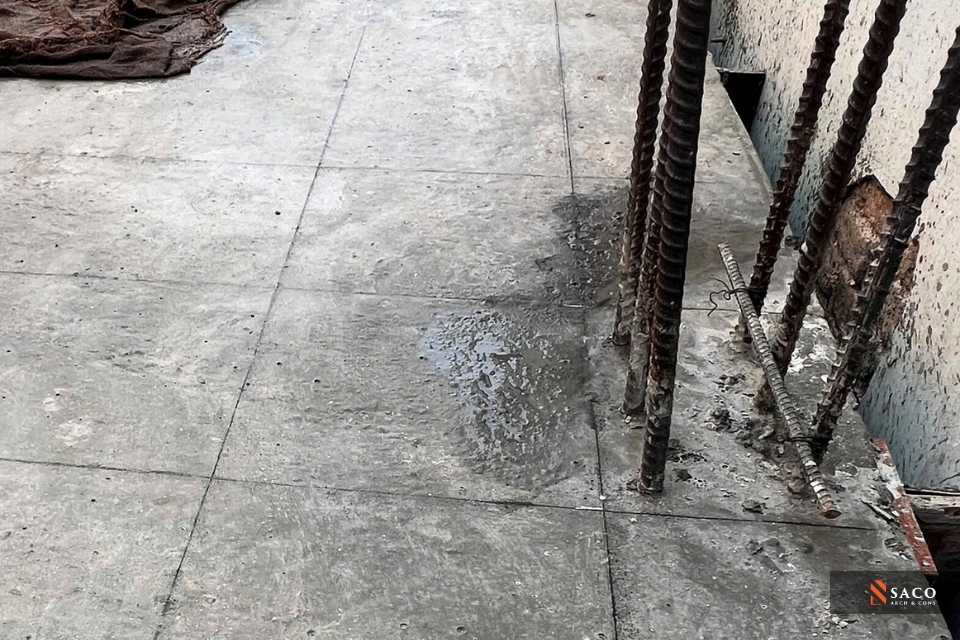

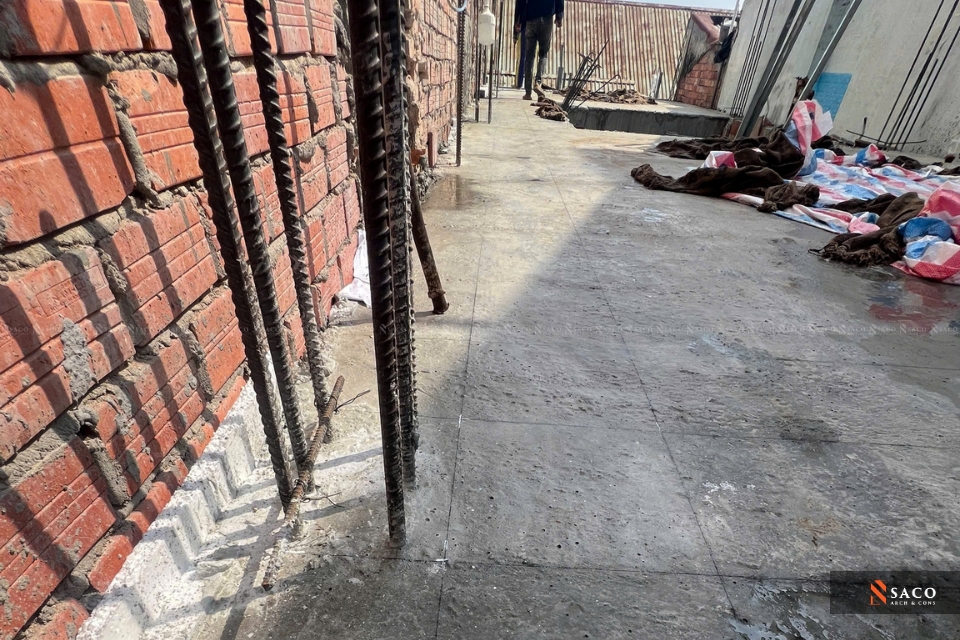

Khi hoàn tất bước búng mực, đội thi công bắt đầu dựng lồng thép cột theo đúng các đường mốc đã xác lập. Thép chờ được đặt trùng khớp với vị trí đường mực, tạo sự ăn khớp chắc chắn giữa chân cột, nền móng và các bộ phận kết cấu liên quan.
Kết luận
Búng mực định vị chân cột là bước nhỏ nhưng mang tính quyết định toàn bộ độ chính xác của hệ kết cấu. Khi định vị đúng, mọi công đoạn từ dựng thép, đổ bê tông đến lắp đặt hoàn thiện đều trở nên thuận lợi, đảm bảo chất lượng và độ bền công trình.
